4G全网通无线数据采集模块

规格参数

无线参数 GPRS型:850/900/1800/1900M Hz
CDMA型:CDMA 2000 1X 800M Hz
EVDO(电信3G)型:800/1900M Hz
WCDMA(联通3G)型:900/1900/2100M Hz
LTE(4G)型:FDD-LTE/TDD-LTE/WCDMA/EVDO/GPRS/CDMA
CPU芯片组 ARM高性能嵌入式处理器
功能特点 1.智能防掉线防假死,支持在线检测,掉线自动重拨,保持永远在线
2.多重软硬件看门狗
3.透明数据传输和协议转换,支持多种工作模式
带宽 EVDO模式:上行最高1.8Mbps,下行最高3.1Mbps
WCDMA模式:上行最高384Kbps,下行最高3.6Mbps
LTE模式:上行最高50Mbps,下行最高150Mbps
数据速率 300~115200bits/s
SIM/UIM卡接口 3V/1.8V用户卡接口
天线接口 标准SMA阴头天线接口,特性阻抗50Ω
电源接口 标准端子接口
通讯接口 RS-232/RS-485,±15KV抗静电能力
存储温度 -40°~ +85°
工作温度 -40°~ +85°
工作湿度 <95%(无凝结)
指示灯 具有网络,在线,数据收发三个指示灯
电源 宽电压供电:5V~30V
待机功耗 小于0.75W
数据收发平均功耗 0.35W~2W(视信号强弱而变)
待机电流 50mA (12V条件下)
数传电流 80~300mA(12V条件下)
重量 120g
尺寸 76 x 51 x 16 mm (不包括天线和安装件)

功能特色

• 双串口配置,可根据需要灵活应用(数据传输/参数配置/GPS).
• 完全工业设计,5-30V宽电压输入,严格的电磁兼容性测试,CE认证通过
• 业界体积最小巧传输终端, RS232/485自动识别
• 数据/短信随意混合使用,极丰富工作模式
• 独特防假死功能,实现真正无人值守
• 支持远程自动升级
• 提供完整上位开发支持,满足各类应用,兼容多数 DTU 厂家通信协议,实现无缝替换
• 完全透传(基本模式) 短信/数据混合模式(可选模式)
• 短信透传模式(可选模式)
• 多中心模式/多备份模式(多达五个多中心/备份中心)
• 指定中心模式(可选模式,每包数据可向指定的不同服务器地址发送数据)
• 远程在线固件升级能力(设备在现场即可实现远程自动升级)
• 多种灵活配置方式(串口,短信,网络远程)
• 随时查询信号强度,IMSI, 基站编号(基站定位功能)
• 多种协议上位开发包支持(兼容多家DTU厂家的通信协议,可实现 DTU的无缝替换,保护客户的前期投资,降低转换风险)
• 完全工业环境设计要求,全金属结构,整机经过严格的电磁兼容性测试,CE认证通过
• RS232/RS485接口自适应,任意使用

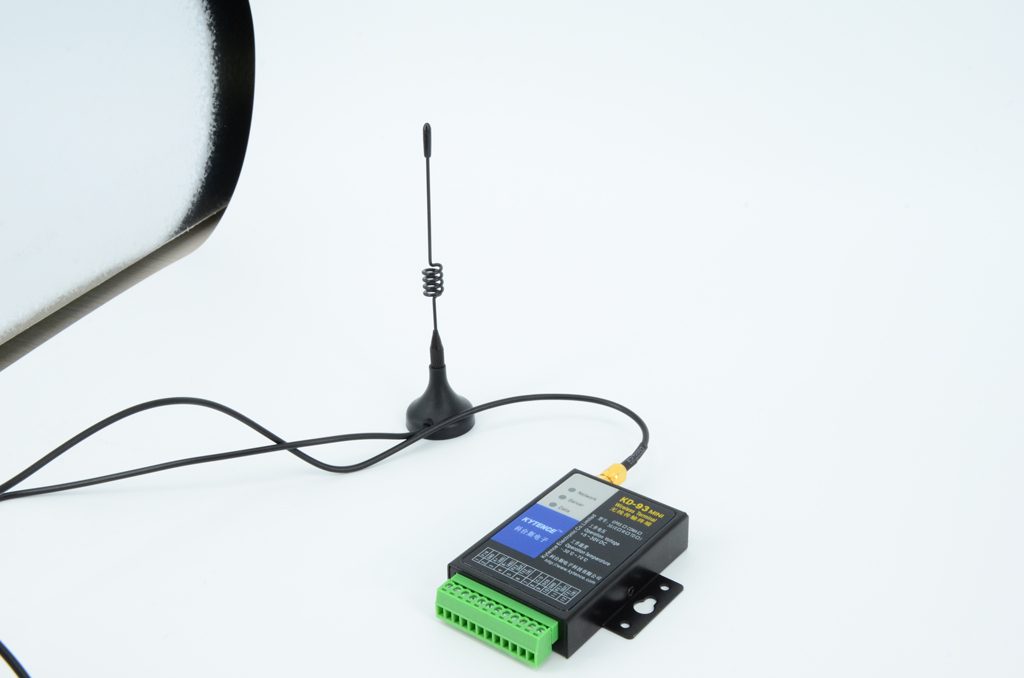

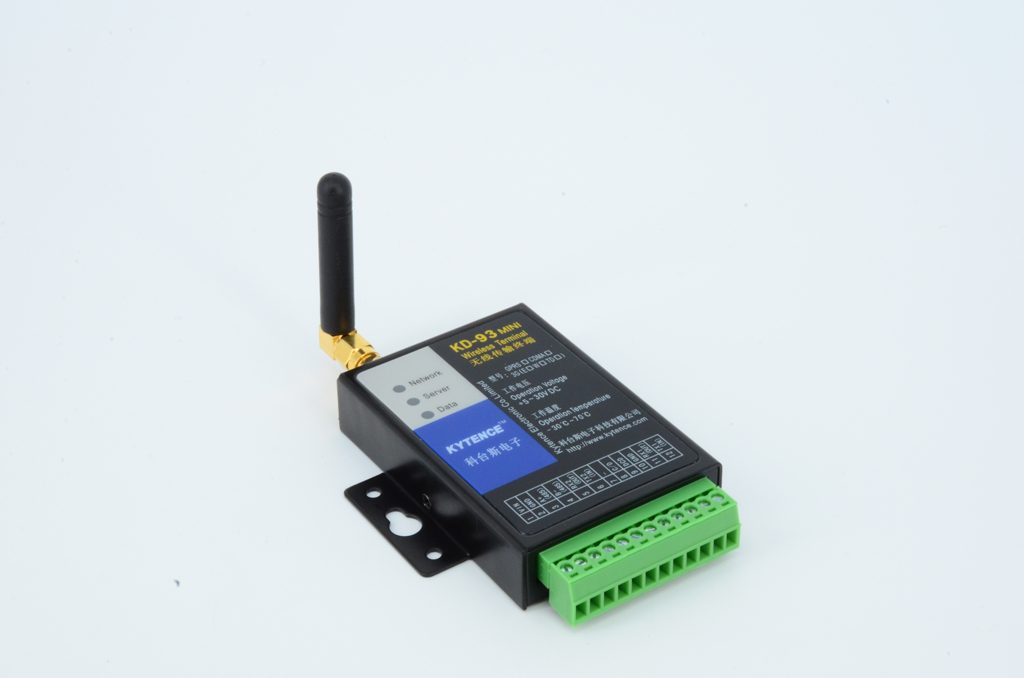

产品展示

以上照片仅是GPRS数据采集DTU,未包含DTU设备采集盒、天线、电源、SIM卡等设备。
